介紹

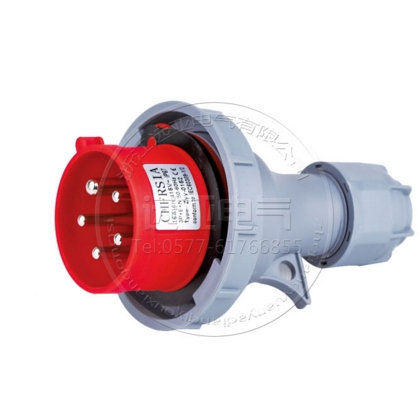

工業插頭，是指一種被使用在工業中的插頭，用于應對工業惡劣環境的插頭，主要能夠防水甚至能夠直接放在水里使用，一般工業插頭有3芯、4芯、5芯等，能夠支持的電流有16A、32A、63A、125A、250A、420A等，購買工業插頭使用的時候需要和工業插座和工業連接器配合使用，防護等級有IP44和IP67的區別，IP44幾乎可以防止住水噴濺導致線路連接進水，而ip67則是，直接可以把工業插頭放到水里使用。
如何選擇合適的工業插頭
1、如何選擇適合使用的連接器插頭呢？首先我們需要考慮的是插頭需要連接什么，要在什么地方使用連接器插頭，這個問題是需要非常謹慎的考慮，需要考慮到使用在室內還是室外，工業插頭的類型會決定使用哪一種的端子技術方面的參考。
2、電性要求在選擇電連接器時，要考慮產品的電性要求。產品又怎樣的電壓與電 流要求，連接器是否用能很好的應用于這樣的電性中，這些關于電性要求的問題是需要我們?nèi)タ紤]的。此外，我們也需要考慮其他的一些電性條件：電阻，允許的電阻變化量，毫伏降，**電流值，**電壓值，涌入電流值，特性阻抗，VSWR(電壓駐波比)，插拔損耗與EMI遮蔽效率。
3、環境要求溫度、濕度以及其它環境條件是由電連接器所處的位置決定的，因而 應考慮位置及預期的環境。而其它相關貯存條件的適用期(shelf life)以及信息是什么。對環境的闡述中也應該涵蓋有對沖擊與震動的要求，包括出自于海運方面的要求，以及生產環境條件例如焊接溫度與焊接周期持續時間的要求。連接器制造商表示，在連接器所導引的匯合型持續電流周圍就是**溫度產生的區域。
工業插頭插座的使用范圍
1、 注塑機/擠出機
2、 影視燈光音響設備及工程
3、 發電設備
4、 機械設備：食品機械、移動電焊機等
5、 機柜行業
6、 工業自動化設備公司
7、 包裝機械（熱收縮包裝機）
8、 建筑工程：新建工廠（車間改造）、地鐵等
9、 配電設備（配電柜、配電箱等）
10、空調機組
11、照明燈具
12、交通器材
13、電子儀器
14、能源發電（太陽能、風能、核能）
15、零件加工
16、移動通信：特種車
17、冷藏設備：冷藏集裝箱（港務局）等
18、測量儀器
19、機床行業
工業插頭插座的使用范圍與特性
適用于工業、農業、化工、食品、機場、碼頭、船舶、治金、電廠、建筑及第三產業等各種戶內、戶外場所；
工業插座插座的結構特性：
-按安裝方式分：移動式、明裝式、暗裝式；
-按插座是否帶保護裝置分：不帶保護裝置、帶保險絲、帶微型斷路器；
-按插座是否帶聯鎖裝置分：不帶聯鎖、帶機械聯鎖、帶電氣聯鎖；
-按插座是否帶安全變壓器分：不帶變壓器、帶變壓器；
用途及特點
一、工業插頭插座在我國
工業用插頭插座和耦合器主要分為插頭、插座、連接器和器具輸入插座四大類，一般統稱工業用插頭。如下圖所示：
我國最早的相關標準頒布于1989年，《工業用插頭插座和耦合器》GB/T 11918～11919-1989，此時，國內還沒有生產這種工業用插頭插座。
那么，問題來了。我們免不了要使用到進口設備吧？如果這些設備非工業用插頭插座不可，怎么辦？兩個字：進口。那個時代，進口是相當麻煩的事情，時間、金錢都耗不起。所以，有時為了控制成本，聰明的工程師們就干脆把插頭剪掉，直接接在電源開關上。
直到20世紀90年代中期，通過引進合資，國內才逐步批量生產各類工業用插頭插座。
二、工業用插頭插座的特點
1．安全可靠
(1)這類產品用外殼顏色表示額定電壓，如藍色代表220V，紅色代表380V，一目了然，極易區別，不會搞錯。

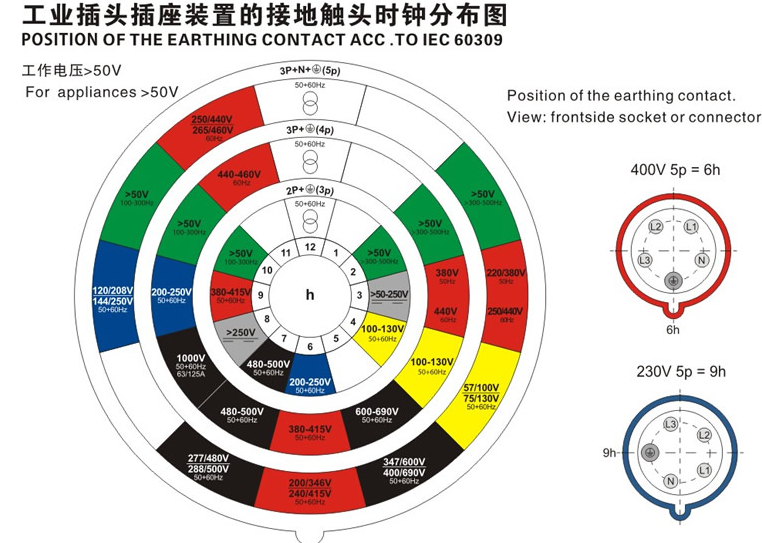

(2)不同規格產品的直徑、極數、接地觸頭位置各不相同，只有同種規格才能插接，從而防止誤插。
(3)有防觸電保護。插座中的接地極插套比相極、中線極插套長，這就保證插頭插接時在接通相極之前先接通接地極，而拔出時則接地極最后脫離，使用十分安全。
(4)防護等級高。有IP44防濺型、IP67防浸型等。不僅人體無法觸及帶電部件，還可在不同環境條件下使用，確保安全。
(5)插套上加有彈性箍。保證插銷插入后接觸緊密、導電良好，使用壽命更長。
(6)有保持裝置，使插頭插座插接后互相卡緊防止脫落，可靠性大大提高。
(7)有電纜持夾裝置，能夠夾住電纜外皮，使之固定木會被拉脫，使用安全。
2．耐用
(1)機械性能好。產品外殼采用優質工程塑料，其強度高、耐沖擊、不怕跌落或踩踏。所用的橡膠和塑料均具有抗老化性，不僅可用于室內，也可用在室外，經久耐用。
(2)耐熱、耐燃。外殼和內部絕緣部件具有耐熱性，溫度可達(100±5)℃，重要部件能耐受(125±5)℃；且具阻燃性。
(3)更耐拔插使用。如額定電流16A的產品，正常拔插操作周期數在5000次以上。
(4)導電觸頭部件（插銷、插套）的溫升試驗不超過50K，適合長期使用。
3．通用性強
產品采用GB/T 11918～11919-2001標準，它又等同于IEC 60309-1、2標準，完全與國際接軌。因此，這類產品在國內和國際都通用。同時，其規格品種多，可以滿足各種場合和用途。
工業用插頭插座的這些特點，使它具有高安全可靠和國際通用性。因此在國內也逐步受到重視，通過十幾年的不斷推廣應用，工業用插頭插座已進入各行各業，如電力、建筑、港口碼頭、機械行業以及現代的大型建筑。生產廠家也從最初的幾家發展到現在的幾十家。同時，隨著科學技術的發展，工業用插頭插座也不斷創新，各種快速安裝技術已應用在插頭插座上，使之更加方便。
使用方法
插頭插座、轉換器質量不好是引發電氣火災的一個重要起因。小小插頭插座、轉換器的質量問題將對廣大消費者的人身和財產安全構成嚴重的危害。因此，消費者在選購插頭插座、轉換器、開關時，應著重考慮產品的安全性，而影響其安全的主要有以下性能指標：
標志
標志是指示人們正確安裝、使用和維修的重要依據，是確保人身財產安全的極其重要的安全標準內容。插頭插座產品應在明顯位置標注額定電流、額定電壓、電源性質等。另外，轉換器(轉換器是指只有一個插頭部分和有一個或多個插座部分組合在一起的移動式電器附件)產品要用“MAX(或**)”符號來標出額定電流/或功率，以指導用戶避免超負荷使用。標志或符號應經久耐用，清晰可辨。不應使用可被輕易擦除的絲印和紙貼的標志。
額定值
額定值是保證插頭插座、轉換器與被連接的電氣器具正常、安全、配合使用的最基本的電氣互換配合參數。如：轉換器的額定電流不得大于插頭部分的額定值。否則，可能造成用戶根據插座額定電流選配用電器具時，插頭過電流發熱而產生危險；帶熔斷器、超負荷保護器的轉換器的最小額定值應等于熔斷器、超負荷保護器上標注的額定值。否則，可能出現產品損壞。
尺寸
尺寸是關系到插頭插座和轉換器能否安全使用、是否滿足通用互換性要求以避免誤插入的一項重要技術要求。尺寸不合格會影響用戶使用或產生接觸不良、誤插入等隱患，輕則使設備損壞，重則會產生火災和觸電事故。
防觸電保護
防觸電保護是確保插頭插座、轉換器在正常使用情況下，甚至一些意外的情況下，不會造成用戶及他人發生觸電事故的一項關鍵安全指標。當插頭與插座全部或部分地插合時，插頭的帶電部位應不可觸及；插頭的任一插銷在其他插銷處于可觸及狀態時，應不能與插座的帶電插套插合。帶保護門的插頭插座、轉換器應能防止單極或探針插入。
結構
插座的插套組件應有足夠的彈性，以確保對插頭插銷有足夠的接觸壓力。插套應耐腐蝕和耐磨，以確保插頭和插座插合部分接觸良好；插頭的插銷應鎖定，不能旋轉，否則會影響插入性能和產生不安全因素；轉換器有軟線固定裝置，以確保軟線固定，能經受住正常的拉力和扭力等；插頭和插座插合時，插合表面之間應基本嚴密，以防止引發觸電事故。
電源線
電源線應有足夠的截面積，以確保電源線不會發熱導致絕緣受損而造成短路、著火、漏電，引發事故。如：常見的250V，10A的轉換器的電源線截面積應大于或等于0.75mm2。
機械強度
插頭插座應有足夠的機械強度，能經受得住安裝及使用過程中產生的跌落、沖擊、擠壓等所帶來的各種機械應力；帶保護門的插座應能防止單極插入。
耐熱和耐燃
高溫對絕緣材料的各種性能影響很大，絕緣材料在高溫條件下，其結構和特性會發生本質的變化，這種變化決定了材料使用的可靠性，有些材料在高溫時會逐漸變軟，機械強度下降，這將影響插頭插座的質量及使用中的安全。另外，插頭插座的絕緣材料應有一定的阻燃性能。否則，產品在使用中萬一著火就會一發而不可收拾。 了解插頭插座的安全性能，在購買和使用時，把握以下幾點即可確保您的家人和財產的安全：
一、必須選擇正規工廠、超市或?qū)Ｙu店，選擇品牌產品；根據使用電器的功率選擇相應(匹配)的產品，如：空調器、大功率淋浴器等產品應選用16A的插頭和插座，其他小功率的家電選用10A的插頭插座即可，如選購16A插頭電源線時，需要看電線平方規格是否達到1.5平方及以上，如果電線低于1.5平方，則在使用高功率電器產品時容易發生電線銅絲升溫，PVC外表皮發軟，導致電器燒壞或者線路短路的問題。
二、必須看清楚產品標志是否齊全，是否有生產廠商的商標，是否有當?shù)?*的安全認證標記(比如在中國市場，必須是否有CCC標記)，如果插頭電線產品上沒有標記，則這款插頭產品一定是偽劣產品，產品的質量不會有保障。
三、對插頭產品進行查閱合格證及法定部門出具的檢驗合格報告。如轉換器產品沒有列入強制認證，在選購時就應查看法定檢驗機構出具的檢驗合格報告，或者上網查詢插頭上的檔案號是否有效。
四、對插頭產品進行簡單的插合實驗，插頭插入插座后應接觸良好，沒有松動的感覺，并且不太用力即可拔出，因為有些產品雖然經過出廠檢測，但在出廠后經過運輸，難免會損害到插頭插片，在購買前進行測試，為以后減少很多不必要的損失。
五、絕對不要選購插銷可旋轉的插頭或人為改變插頭的形狀，這種改變外形后的插頭必須通過CCC認證，不然絕對是不安全的插頭產品，容易被高壓電擊穿，也不要在一個插座上同時使用兩個功率較大的電器；發現插頭插座或電源線溫度過高或出現打火時，應停止使用并更換。
